| 1.
Подобрать
накладки 33 и 34
по длине,
разность
допускается
до 0,5 мм.
2.
Обработать
задние
наконечники
накладок
так, чтобы
обеспечивалось
свободное
вхождение
наконечников
в нижнее
кольцо 74 и
чтобы
заклепка 73
пружины не
касалась
накладок.
3.
Присоединить
накладки к
стволу 22 с
коробкой.
Они должны
присоединяться
с заметным
усилием и
упруго
перемещаться
вдоль ствола
не менее 0,5 мм.
4.
При тугом
присоединении
снять
передний
наконечник
накладки и
опилить
торец
накладки,
обеспечив
упругое
перемещение
накладки
относительно
ствола на 0,5-1,0
мм. Надеть
передний
наконечник
накладки.
5.
Присоединить
накладки,
закрепить
их верхним
кольцом 38 и
повернуть
перо чеки 37
кольца (рис. 25).
Чека кольца
должна
вращаться
от усилия
пальцев руки
и
удерживаться
в рабочем
положении,
при
необходимости
подогнуть
пружинную
часть чеки.
|
| |

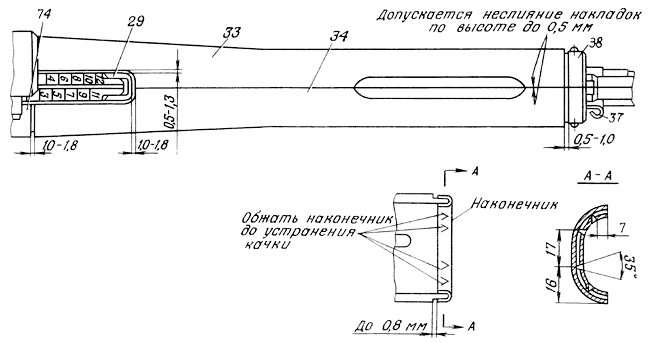

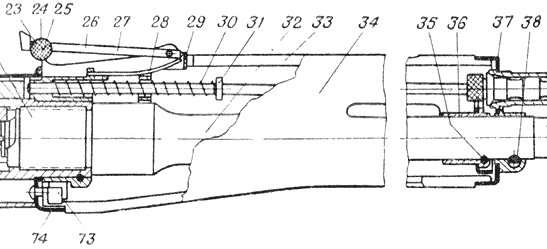

Рис.
25. Подгонка
ствольных
накладок:
29 - прицельная
колодка; 33 -
левая
накладка в
сборе; 34 -
правая
накладка в
сборе; 37 - чека
кольца; 38 -
верхнее
кольцо в
сборе; 74 -
нижнее
кольцо с
пружиной |
6.
Проверить:
а)
слияние
контуров
накладок,
неслияние
допускается
до 0,5 мм, при
большем
неслиянии
опилить
выступающие
части
накладок
заподлицо;
б)
зазор между
деревянными
частями
накладок и
верхним
кольцом
должен быть 0,5-1,0
мм, а зазор
между
деревянными
частями
накладок и
нижним
кольцом – 1,0-1,8
мм, при
меньших
зазорах
опилить
уступы
накладок,
большие
зазоры
допускаются;
в)
зазор между
передним
торцом
прицельной
колодки и
накладками
должен быть 1,0-1,8
мм, а зазор
между
боковыми
сторонами
прицельной
колодки и
ствольными
накладками
– 0,5-1,3 мм, при
меньших
зазорах
опилить
накладки,
большие
зазоры
допускаются;
г)
утопание
ребер задних
концов
накладок
относительно
секторов
прицела
должно быть
не менее 1,0 мм,
при
утопании
менее 1,0 мм
опилить
ребра
накладок до
получения
утопания 1,0-1,5
мм;
д)
относительное
упругое
перемещение
накладок
должно быть
не менее 0,5 мм,
при
затирании
накладок
зачистить
места
затирания
между
накладками,
а также
между
накладками
и верхним и
нижним
кольцами
ствола;
между
накладками
зазоры
допускаются.
7.
Закрепить
передние
наконечники
на
накладках
по рис. 25.
|
