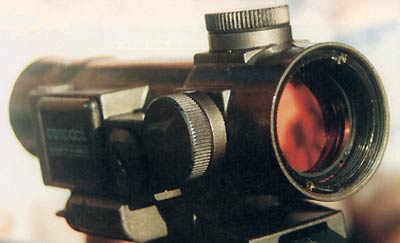

Коллиматорный прицел «Компакт»


Применение стрелкового оружия на малых и средних дальностях при использовании механических прицелов в подвижных формах боя по быстро появляющимся и исчезающим целям в условиях населенных пунктов и ограниченной видимости сегодня малоэффективно. Из-за малой длины ствола оружия механический прицел в виде целика и мушки оказывается слишком приближен к глазу стрелка и не позволяет ему четко видеть одновременно прорезь прицела, мушку и цель, а так же быстро прицеливаться.

Точно также обстоит дело и на охоте, когда цель (птица или зверь) находится в движении и попадает в поле зрения охотника на очень ограниченное время.

В таких условиях стрелок должен быстро переносить взор с целика на мушку, а затем на цель путем аккомодации глаза и осуществлять прицеливание, практически не видя достаточно резко всех трех точек. При этом рекомендуется только чувствовать контур цели, но резко видеть точки прицела.

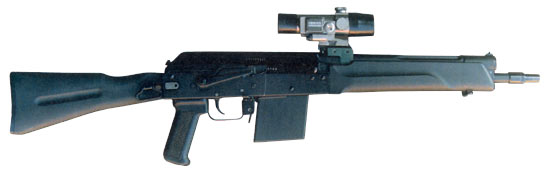

Ил. 1. «Сайга 41 OK» с установленным прицелом «Компакт».

Попытки решить проблему, оснастив оружие оптическим прицелом или лазерным целеуказателем, удаются лишь частично, потому что оптический прицел из-за небольшого поля зрения и ограниченной светосилы эффективен только при стрельбе на большие дистанции по малоподвижным и хорошо освещенным целям.

Очевиден факт: чтобы высокие технические характеристики оружия стали реальным достоинством, его необходимо оснастить прицелом с большим полем зрения, не требующим переаккомодации глаза при прицеливании. Для эффективного ведения стрельбы в движении и навскидку по целям, внезапно появляющимся на короткое время (до 6 сек.), быстро перемещающимся по сложнопересечен-ной местности, и с подвижных транспортных средств прицельная марка такого прицела должна практически мгновенно идентифицироваться и быть хорошо различима при любом уровне освещенности.

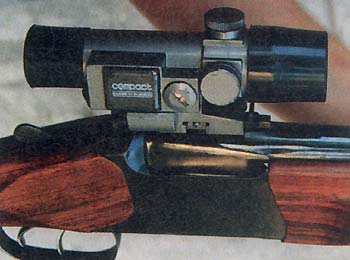

Ил. 3. Оригинальный кронштейн обеспечивает надежное крепление прицела на «Сайге 410» и, кроме того, позволяет прицеливаться с помощью штатного механического прицела, что необходимо при выверке прицела, а так же при разряде батареек или при повреждении коллиматорного прицела. а - включатель, б - переключатель размера (типа) прицельной марки.

Расчеты показывают, что уменьшение времени прицеливания в 1,5-2 раза привело бы к повышению практической скорострельности оружия на 50%. В связи с этим необходима разработка прицелов для стрелкового оружия, обеспечивающих уменьше ние времени прицеливания по сравнению с существующими оптическими прицелами.

С начала 80-х годов за рубежом, а последнее время и в нашей стране разрабатываются различные типы прицелов для стрелкового оружия, применение которых позволит вести эффективную оперативную и прицельную стрельбу по быстро перемещающимся малоразмерным и внезапно появляющимся целям, как днем, так и в сумерки.

Одним из таких прицелов является отечественный коллиматорный прицел «Компакт» (за рубежом коллиматорные прицелы производятся и продаются под обозначением Red Dot -буквально «красная точка»). Прицел предназначен для быстрого и точного прицеливания при стрельбе из охотничьего, спортивного оружия (ружье, винтовка, карабин, пистолет, лук, арбалет) в условиях естественного освещения и в сумерках.

Ил. 4. Прицел установлен на «Тайге». Без увеличивающей насадки подходит для стрельбы из гладкого ствола.

Действие прицела основано на использовании принципа коллимации света. Процесс визирования сводится к совмещению изображения прицельной марки (точки или фигурной марки красного цвета), отраженного от линзы со специальным покрытием, с выбранной целью или точкой наводки. Малая длина прицела обусловлена применением оптической схемы с изломом оптической оси.

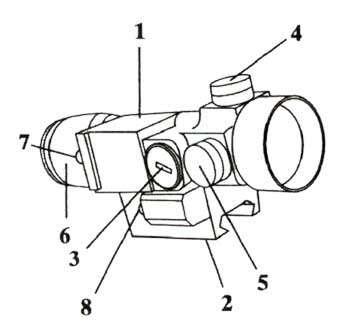

Ил. 2. Схема прицела "Компакт". 1 - корпус; 2 - узел крепления к оружию; 3 - батарейный отсек; 4 - механизм установки углов прицеливания; 5 - механизм установки углов боковых поправок; 6 - оптическая насадка; 7 - включатель; 8 - переключатель прицельных марок.

Прицел конструктивно состоит (Ил. 2) из корпуса 1 с узлом крепления к оружию 2 (переходной крепежной планки) типа «Weaver». Крепление такого типа, наиболее распространенное за рубежом, гарантирует надежную фиксацию прицела и обеспечивает его установку на различные виды оружия с помощью переходников. В корпусе расположены оптические элементы формирования изображения прицельной марки, электронная система автоматической регулировки яркости марки, батарейный отсек 3.

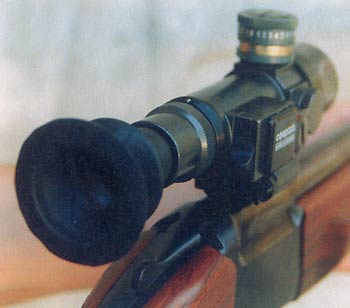

Ил. 5. С насадкой «Компакт» обеспечивает эффективную стрельбу из нарезного ствола. В данном случае демонстрируется опытный прицел (для снайперской стрельбы) с открытым маховичком механизма ввода углов прицеливания и оцифровкой на боковой поверхности. Такое устройство позволяет вводить дальность до цели не изменяя прикладки.

Автоматически изменяющаяся яркость прицельной марки позволяет поддерживать ее оптимальный контраст по отношению к цели и исключает необходимость следить за ее яркостью в сложной, меняющейся обстановке (быстрое перемещение точки прицеливания с ярко освещенной поляны в темную чащу на охоте или с улицы в темное помещение и наоборот при оперативной работе).

Прицельная марка мерцает с частотой 12 Гц, что помогает легко обнаружить ее на фоне различных цветов, в том числе красного.

Для выверки прицела на оружии имеются механизмы установки углов прицеливания 4 и установки углов боковых поправок 5.

Система обеспечивает коррекцию углов прицеливания и углов боковых поправок с шагом 4 см на 100 м.

Окулярная часть прицела имеет резьбу, на которую наворачивается оптическая насадка 6 с механизмом диоптрической коррекции, позволяющая отказаться от очков при стрельбе с насадкой. Органами управления прицела являются: включатель питания прицела 7, переключатель прицельных марок 8, а также механизмы установки углов прицеливания и боковых поправок.

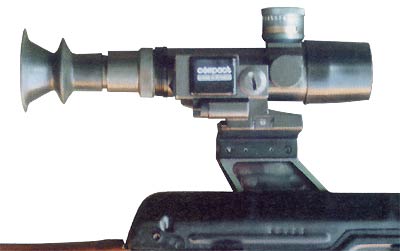

Ил. 6. Прицел на «Тигре». Приведенный на снимке кронштейн неудобен из за слишком большой высоты, поэтому голову при прицеливании приходится держать на весу. Предприятие-изготовитель «Компакта» предлагает покупателям и другой кронштейн, уменьшенной высоты.

Надежная работа прицела в условиях повышенной влажности и запылении, а также при попадании в воду и грязь, обеспечивается хорошей герметизацией всех узлов прицела. Резьбовые соединения и крышки уплотнены резиновыми прокладками, а вращающиеся или перемещающиеся элементы управления, проходящие через стенки корпуса и требующие сальниковых уплотнений, отсутствуют совсем. Обычные механические переключатели заменены герметичными магнитными. Включение-выключение питания и переключение прицельных марок обеспечивается воздействием управляющих постоянных магнитов через стенку прибора на соответствующие исполнительные элементы внутри прицела.

На оптические детали (линзы) нанесено специальное многослойное спектроделительное покрытие, обеспечивающее малые световые потери и увеличивающее контрастность передаваемого изображения. Это позволяет эффективно использовать прицел в условиях глубоких сумерек, в дождь, туман, дымку и т.д.

Ил. 7. Прицел с насадкой на карабине «Лось». При такой установке прицела, стрелку придется слишком сильно вытянуть шею. В данном случае целесообразно пользоваться прицелом без насадки.

Натурные испытания прицела на оружии при стрельбе по малоразмерным внезапно появляющимся целям на дальности до 300 м показали его большую (в 2 раза) эффективность по сравнению с механическим прицелом. При этом прицел использовался без увеличивающей оптической насадки, с угловым размером прицельной марки 15'. По сравнению с механическим прицелом «Компакт» позволяет в 1,3 раза быстрее прицелиться по внезапно появившейся малоразмерной цели и произвести точную стрельбу очередями с меньшим расходом патронов.

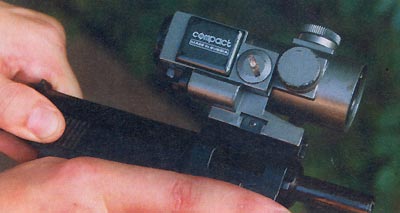

Ил. 8. Впервые в России! ПМ с установленным на него «Компактом». В необходимости такого комплекса для боевой или спортивной стрельбы можно усомниться, но для тренировочной или развлекательной стрельбы «по банкам» прицел вполне применим. Беда в том, что в нашей стране пистолетов на руках у населения мягко говоря мало, а сверлить отверстия и резать резьбу в рамке табельного оружия не позволяют инструкции.

Прицел также позволяет вести практически снайперскую стрельбу из всех видов стрелкового оружия с установленной 5' (диаметр на дистанции 100 м равен 14 см) прицельной маркой. Благодаря наличию 15' (диаметр марки на дистанции 100 м равен 42 см) прицельной марки облегчается прицеливание по цели при стрельбе очередями, сокращается время на производство первого выстрела при стрельбе навскидку и при обстреле групповой цели с рассеиванием огня по фронту и переносом огня в глубину.

Для охотничьего гладкоствольного оружия при стрельбе дробью или картечью подходит большая марка, позволяющая быстро поймать цель с учетом разброса снаряда.

Прицел «Компакт» отлично зарекомендовал себя на комбинированном оружии типа «Тайга» или «Север». С гладким стволом можно использовать основной прицел с включенной большой маркой, а для достижения лучшего результата при стрельбе из нарезного ствола можно установить оптическую насадку и переключиться на малую марку.

Ил. 9. Фотоснимок специальной «снайперской» марки прицела. Ил. 10. Так выглядит основная прицельная марка прицела - красная точка с угловым размером 15'.

С учетом результатов стрельбы из стрелкового оружия с использованием прицела «Компакт» на базе этого прицела разработан всесуточный модульный прицельно-наблюдательный комплекс «Компакт».

Комплекс «Компакт» может применяться в дневных и ночных условиях практически на всех образцах боевого и гражданского ручного огнестрельного оружия, что говорит о его высокой унификации. Основные технические характеристики прицела «Компакт» представлены в Табл. 1.

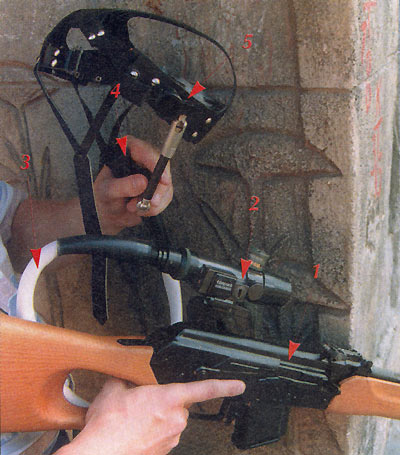

Ил. 11. Прицельный комплекс с вынесенным окуляром.
1-Оружие. 2- Прицел «Компакт». 3- Оптиковолоконный жгут. 4- Окуляр. 5-Шлем.
Такой комплект позволяет вести стрельбу в буквальном смысле из-за угла. С помощью рычагов на шлеме вынесенный окуляр устанавливается перед глазом стрелка. При изменении положения оружия в окуляре всегда видна точка прицеливания.

Несмотря на большие возможности применения прицельно-наблюдательного комплекса «Компакт» при выборе варианта комплектации необходимо учитывать специфические условия применения комплекса и его эксплутационные возможности в этих условиях, поскольку универсальность, достигнутая за счет большого набора комплектующих на практике не всегда полезна. Лучше обойтись набором самого необходимого.

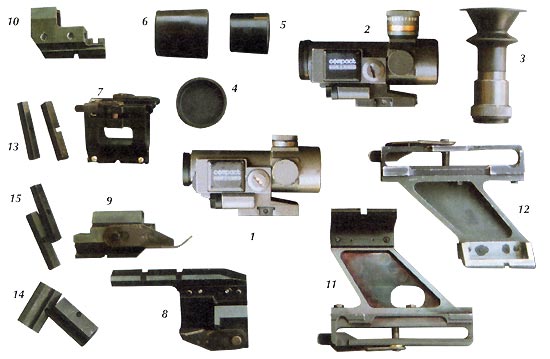

1. Прицел «Компакт»; 2. Прицел «Компакт-Снайпер»; 3. Дневная увеличивающая насадка 2,5х; 4. Защитная крышка; 5. Бленда окулярная; 6. Бленда объективная; 7. Кронштейн ПМ; 8. Кронштейн ПП-90; 9. Кронштейн 9А91; 10. Кронштейн «Сайга 410»; 11,12. Кронштейны бокового крепления; 13-15. Вкладышы-переходники.


Табл.1. Основные технические характеристики прицела «Компакт».
(в скобках приведены характеристики с насадкой 2,5х)

Увеличение, крат.

1 (2,5)

Диаметр входного зрачка, мм

25

Поле зрения, град. не менее

12 (12)

Диапазон ввода углов прицеливания и боковых поправок, град.

±10

Точность установки углов прицеливания и боковых поправок, см/100 м.

4

Габаритные размеры, мм

45х50х95
(45х50х125)

Масса без упаковки и принадлежностей, кг

0,170
(0,200)

Журнал «Ружьё. Оружие и амуниция» № 3 (5) 97
Александр ПОРТНОВ
