НАЗНАЧЕНИЕ И УСТРОЙСТВО ОПТИЧЕСКОГО ПРИЦЕЛА ПГО - 7

Оптический прицел ПГО - 7 (рис. 1) является основным прицелом ручного гранатомета РПГ-7. Он служит для наводки гранатомёта при стрельбе по целям, расположенные на различных дальностях.

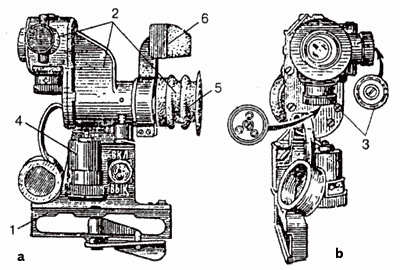

Рис. 1. Оптический прицел:
а - вид сбоку; б - вид спереди; 1 - корпус с кронштейном; 2 - оптическая система; 3 - механизм выверки прицела; 4 - устройство освещения сетки; 5 - наглазник; 6 - налобник

Корпус служит для соединения всех частей прицела. Он имеет кронштейн для крепления прицела на гранатомёте. На кронштейне имеется зажимной винт, ручка со стопором для поворота зажимного винта и защёлка для крепления ручки на зажимном винте.

Оптическая система состоит из объектива для получения изображения наблюдаемого объекта, призмы для полного оборачивания изображения, сетки для прицеливания, окуляра для рассматривания изображения наблюдаемого объекта, защитных стёкол объектива и сетки для предохранения прицела от попадания влаги и пыли.

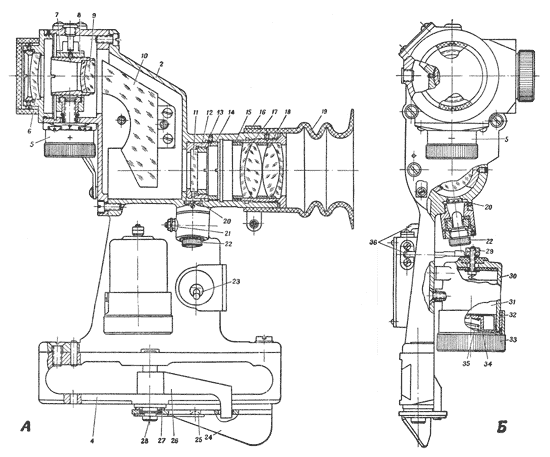

Оптический прицел ПГО-7 (увеличение 1200х997, 123 КВ) :
А — вид сбоку; Б — вид спереди: В—вид снизу на кронштейн прицела;
2 - корпус: 4 - кронштейн; 5 - маховичок; 6 - защитное стекло; 7 - оправа объектива; 8 - каретка; 9 - объектив; 10 - призма; 11- сетка; 12 - оправа сетки; 13 - резьбовое кольцо; 14 - резьбовое кольцо; 15 - гайка; 16 - хомутик; 17 - окуляр; 18 - оправа окуляра; 19 - наглазник; 20 - защитное стекло; 21 - контакт электролампочки; 22 - электролампочка; 23- тумблер; 24 - ручка; 25 - защелка; 26 - стопор; 27 - шайба; 28 - зажимной винт; 29 - винт; 30 - корпус системы освещения; 31 - секция; 32 - контакт; 33 - колпачок; 34 - упор; 35 — пружина; 36 - провода;

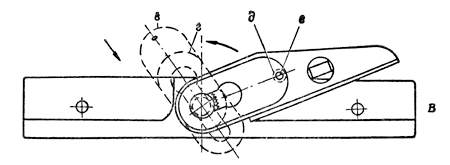

В—вид снизу на кронштейн прицела;
в - положение защелки после ее поворота; г - положение защелки после ее перемещения вниз; д - отверстие; е - выступ

Механизм выверки служит для обеспечения параллельности нулевой линии прицеливания и оси канала ствола гранатомёта, введения поправки на температуру. Он состоит из каретки, в которую ввинчен объектив в оправе, выверочного винта по боковому направлению, выверочного винта по высоте и маховичка ввода температурной поправки. На маховичке сбоку нанесены знаки « + » и « - », которые устанавливаются против риски на корпусе прицела в зависимости от температуры воздуха.

Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерках и ночью. Оно состоит из корпуса с контактом и винтом, источника питания, проводов, соединяющих винт с электролампочкой через тумблер, и тумблера для включения и выключения электролампочки.

Налобник служит для удобства при стрельбе. Он крепится на оптическом прицеле.

Чехол служит для переноски оптического прицела и ЗИП к нему, а также для защиты прицела от дождя при расположении его на гранатомёте. Он имеет наружные карманы для салфетки и для зимнего устройства освещения сетки, внутренний карман для запасных электролампочек и источников питания. В этот карман также укладываются ключ-отвёртка для ввинчивания и вывинчивания винтов прицела и электролампочек и два светофильтра (оранжевый и нейтральный), которые одеваются на выступ объектива: оранжевый - при появлении дымки в воздухе и понижении освещённости, нейтральный - при ярком солнце и слепящем снеге.

Чтобы установить прицел на гранатомёте необходимо:

- ручку зажимного винта повернуть в сторону наглазника до упора стопора в кронштейн;

- совместить посадочные места гранатомёта и прицела и продвинуть прицел вперёд до отказа;

- повернуть ручку зажимного винта в сторону объектива до упора стопора в кронштейн.

Сетка для прицеливания является одним из важнейших элементов оптической системы оптического прицела.

На сетке прицела (рис. 2) нанесены шкала прицела (горизонтальные линии), шкала боковых поправок (вертикальные линии) и дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Рис. 2. Сетка оптического прицела

Деления (линии) шкалы прицела обозначены слева цифрами 2, 3, 4, 5 соответствующими дальностям стрельбы в сотнях метров (200, 300, 400, 500 м.).

Деления (линии) шкалы боковых поправок обозначены снизу (влево и вправо от центральной линии) цифрами 1, 2, 3, 4, 5. Расстояние между двумя вертикальными линиями соответствует десяти тысячным (0-10).

Линия шкалы прицела, соответствующая дальности 300 м, и центральная линия шкалы боковых поправок сделаны двойными для облегчения выбора необходимых делений при прицеливании. Кроме того, центральная линия продолжена ниже шкалы прицела для обнаружения бокового наклона гранатомёта.

Дальномерная шкала рассчитана на высоту цели 2,7 м. Это значение высоты цели указано снизу горизонтальной линии. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует изменению расстояния до цели на 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200,400, 600, 800,1000 м. Над шкалой прицела нанесён знак « + », служащий для проверки прицела. Механический прицел (рис. 9) используется в случае повреждения (выхода из строя) оптического прицела.

Тактико-технические характеристики оптического прицела ПГО - 7
Увеличение, крат 2,7
Поле зрения, градусов 13
Удаление выходного зрачка, мм 27
Габариты, мм 140 х 180 х 62
Масса, кг 11
