11. Ствол гранатомета (рис. 8) служит для направления полета гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих концов. Диаметр канала ствола называется калибром; у гранатомета он равен 40 мм.

Рис. 8. Ствол: 1– вырез для фиксатора гранаты; 2– основания мушки и прицельной рамки; 3 – мушка, 4 – прицельная рамка; 5 – ушки; б–основание бойкового механизма; 7 – антабки; 8 – хомутики; 9 – накладка

На стволе имеются: на дульной части — вырез для фиксатора гранаты; сверху–основания для крепления мушки и прицельной рамки; снизу — ушки для соединения ударно-спускового механизма со стволом при помощи чеки и основание бой-кового механизма с гнездом для бойкового механизма и каналом для отвода пороховых газов вправо, проходящих через отверстие для бойка в стволе; слева — две антабки для крепления ремня.

На стволе гранатомета закреплены хомутиками две деревянные накладки, предохраняющие руки гранатометчика от ожогов при стр-ельбе. Хомутики стягиваются винтами.

12. Ударно-спусковой механизм (рис. 9) служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки гранатомета на предохранитель. Он состоит из корпуса, курка, предохранителя спуска, спускового крючка, шептала и стержня с боевой пружиной.

Рис. 9. Ударно-спусковой механизм: 1– корпус; 2 – курок; 3– предохранитель спуска; 4– спусковой крючок; 5– шептало; 6 – стержень; 7 – боевая пружина

Корпус (рис. 10) имеет: крышку, спусковую скобу, окно для спускового крючка, паз для шептала, гнездо для боевой пружины и отверстие для стержня, гнездо для стопора предохранителя спуска и его пружины, вырез для курка и вырез для выступа основания бойкового механизма. Кроме того, в корпусе имеются:отверстие для чеки, отверстие для оси спускового крючка, отверстие для предохранителя спуска, ось курка, четыре нарезных отверстия для винтов и нарезное отверстие для винта шептала; в некоторых гранатометах в верхней части гнезда для боевой пружины имеется паз для выколотки. Корпус оканчивается пластиной, которая с прикрепленными к ней с обеих сторон двумя деревянными щечками образует рукоятку.

Рис. 10. Корпус: 1 – спусковая скоба; 2 – паз для шептала; 3 – крышка; 4 — винты; 5–гнездо для боевой пружины; 6–вырез для курка; 7 – отверстие для чеки; 8 – чека; 9 – отверстие для оси спускового крючка; 10– отверстие для предохранителя спуска; 11– нарезное отверстие для оси курка; 12– ось курка; 13 – нарезные отверстия; 14– пластина; 15 – соединительный винт; 16 – щечки; 17– ось спускового крючка

Курок (рис. 11) служит для нанесения удара по бойку. Он имеет спицу с насечкой для постановки курка на боевой взвод, два выступа — боевой и предохранительный, предназначенные для сцепления с шепталом, и отверстие для оси курка.

Рис. 11. Курок: 1– спица курка с насечкой; 2 – боевой выступ; 3 – предохранительный выступ; 4 – отверстие для оси курка

Предохранитель спуска (рис. 12) служит для запирания спускового крючка, чем исключается возможность случайного выстрела. Он имеет бур-тик и два гнезда, в которые в зависимости от положения предохранителя спуска входит стопор, поджимаемый пружиной. Чтобы поставить гранатомет на предохранитель, надо нажать на предохранитель спуска с левой стороны так, чтобы красная кольцевая полоска была утоплена заподлицо с крышкой корпуса.

Рис. 12. Предохранитель спуска: 1– буртик; 2 – гнезда: 3 – стопор; 4 – пружина

Спусковой крючок (рис. 13) служит для спуска курка с боевого взвода. Спусковой крючок имеет верхний зуб для вывода шептала из зацепления с боевым вьгступом курка, отвератие для оси, хвост для нажима пальцем при производстве выстрела и нижний зуб для упора в буртик предохранителя спуска при по- становке гранатомета на предохранитель.

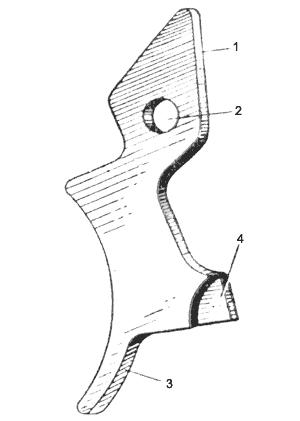

Рис. 13. Спусковой крючок: 1– верхний зуб; 2 – отверстие для оси; 3– хвост; 4– нижний зуб

Шептало (рис. 14) служит для удержания курка на боевом взводе. Шептало представляет собой пластинчатую пружину, на переднем конце которой имеется зуб, служащий для сцепления с боевым выступом курка. В хвостовой части шептала имеется отверстие для крепления шептала винтом к корпусу ударно-спускового механизма.

Рис. 14. Шептало: 1–зуб; 2– отверстие для винти; 3 – винт

Стержень с боевой пружиной (рис. 15) служит для сообщения курку вращательного движения, необходимого для нанесения удара по бойку. Стержень имеет головку с направляющими плечиками и двумя выступами (малым и большим) и отверстие для выколотки.

Рис. 15. Стержень с боевой пружиной: 1– стержень: 2 – боевая пружина; 3 – головка. 4 – малый выступ; 5 — большой выступ; 6 – отверстие дли выколотки

13. Боиковый механизм (рис. 16) служит для разбивания капсюля-воспламенителя гранаты. Он помещается в гнезде основания бойкового механизма и состоит из бойка, фланца, пружины бойка, опорной втулки, стопора, шайбы и ниппеля. Под действием пружины коническая часть фланца плотно прилегает к конической поверхности бойка, что исключает прорыв газов из ствола вниз при выстреле (рис. 17).

Рис. 16. Боиковый механизм: 1–боек; 2 – фланец; 3 – пружина бойка; 4 – опорная втулка; 5–стопор; 6–шайба; 7–ниппель

Рис. 17. Положение частей бойкового механизма в момент выстрела: 1– боек; 2 – фланец; 3 – пружина бойка; 4 – опорная втулка; 5– стопор: 6 – шайба; 7 – ниппель; 8 – канал для отвода газов: 9 – ствол

14. Прицельное приспособление (рис. 18) служит для наводки гранатомета при стрельбе по целям на различные расстояния. Оно состоит из прицельной рамки и мушки.

Рис. 18. Прицельное приспособление: 1– прицельная рамка: 2 – мушка; 3– отверстия с прорезями для прицеливания

Прицельная рамка осью соединена с основанием и удерживается пружиной в двух положениях: вертикальном и горизонтальном. Прицельная рамка имеет три отверстия с прорезями для прицеливания. Нижнее отверстие предназначено для прицеливания па расстояния до 50 м, среднее — на расстояния от 50 до 100 м и верхнее — на расстояния от 100 до 150 м.

Мушка осью соединена с основанием и удерживается пружиной в двух положениях: вертикальном и горизонтальном.

15. Предохранитель ствола (рис. 19) служит для предохранения казенной части ствола от засорения землей, песком и другими предметами при случайном утыкании гранатомета в грунт или другую преграду. Предохранитель ствола состоит из диска, двух полуколец и гайки.

Рис. 19. Предохранитель ствола: 1– диск; 2 – полукольцо; 3 – гайка: 4 – ствол

16. Предохранители ствола поступают в войска укупоренными вместе с гранатометами, но не надетыми на них.

Для установки предохранителя ствола необходимо:

– надеть гайку на казенную часть ствола гранатомета и отвести ее до антабки;

– надеть диск до упора и вложить в кольцевой зазор между диском и стволом гранатомета два полукольца;

– навинтить от руки до отказа гайку на диск, после чего предохранитель ствола должен прочно, без качки удерживаться на стволе. У гранатометов, находящихся в эксплуатации, предохранитель от ствола не отделяется.
