Общие сведения

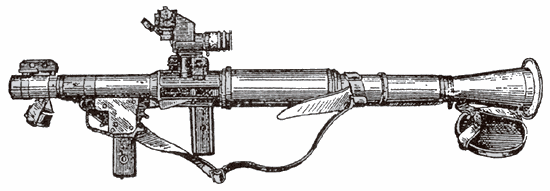

Рис. 1. Общий вид ручного противотанкового гранатомёта

Ручной противотанковый гранатомёт РПГ-7В (рис. 1) предназначен для борьбы с танками, самоходно-артиллерийскими установками и Другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в лёгких укрытиях, а также в сооружениях городского типа.

Стрельба из гранатомёта производится выстрелами ПГ-7В и ПГ-7ВМ с надкалиберной противотанковой гранатой кумулятивного действия (рис.2).

Рис. 2. Общий вид выстрела к гранатомёту: а) выстрел (граната с пороховым зарядом); б) граната в полёте

Калибр гранатомёта - 40 мм.

Боевая скорострельность - 4-6 выстрелов в минуту.

Прицельная дальность - 500 м.

Дальность прямого выстрела по цели высотой 2 м.:

при стрельбе выстрелом П-7В - 330 м.;

при стрельбе выстрелом П-7ВМ - 310 м.

Вес гранатомёта с оптическим прицелом - 6,3 кг.

Длина гранатомёта РПГ-7В - 950 мм.

Калибр гранаты без порохового заряда:

ПГ-7В -85 мм.;

ПГ-7ВМ-70 мм.

Длина гранаты без порохового заряда:

ПГ-7В - 640 мм.;

ПГ-7ВМ -655мм.

Длина гранаты с пороховым зарядом:

ПГ-7В-925 мм.;

ПГ-7ВМ - 940 мм.

Начальная скорость гранаты:

ПГ-7В- 120м/с;

ПГ-7ВМ - 140м/с.

Максимальная скорость гранаты - 300 м/с.

Вес гранаты с пороховым зарядом:

ПГ-7В-2,2 кг;

ПГ-7ВМ-2,0 кг.

Вес сумки с двумя выстрелами и ЗИП - 7,1 кг.

Вес сумки с тремя выстрелами - 9,3 кг.

Вес оптического прицела - 0,5 кг.

Увеличение оптического прицела - 2,7х

Поле зрения - 13°

Цена делений шкалы прицела - 100 м.

Цена делений шкалы боковых поправок - 0-10.

Пределы шкалы прицела - от 200 до 500 м.

Пределы шкалы боковых поправок - 0-50.
