Приклад
пулемёта
(рис. 25) служит
для удобства
управления
пулемётом
при стрельбе.
Приклад
выдвижной и
его можно
регулировать
по длине.
 |

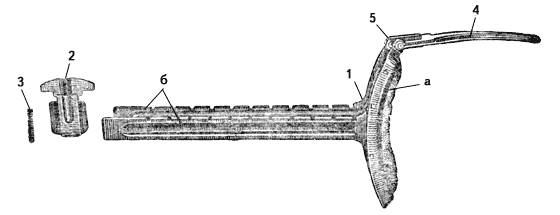

Рис. 25.
Приклад:
1–основание
приклада;
2–защелка
приклада;
3–пружина
защелки
приклада;
4–наплечник;
5–защолка
наплечника;
а–плечевой
упор; б–рейки
приклада с
вырезами для
зубцов
защелки
приклада
|
Приклад
состоит из
основания
приклада,
защёлки
приклада с
пружиной и
откидного
наплечника
с защёлкой и
её пружиной.
Правая
и левая рейки
основания
приклада
входят в
боковые
отверстия
раструба
спусковой
рамы и
удерживаются
в требуемом
положении
защёлкой
приклада,
закреплённой
в раструбе
спусковой
рамы. С боков
они имеют
выштампованные
упрочняющие
рёбоа (рёбра
жёсткости), а
сверху
вырезы для
зубцов
защёлки
приклада.
Левая
рейка в
передней
части с
внутренней
стороны
имеет
отверстие
для штифта —
упора,
ограничивающего
выдвижение
приклада.
Плечевой
упор
основания
приклада в
задней
части обшит
войлоком и
кожей.
Защёлка
приклада с
боков имеет
продольные
выступы для
соединения
со
спусковой
рамой и два
зуба для
удержания
реек
основания
приклада, а в
верхней
части —
цилиндрическое
отверстие
для пружины
защёлки.
Направляющая
трубка
возвратно-боевой
пружины (рис.
26) служит для
помещения и
направления
возвратно-боевой
пружины.
 |

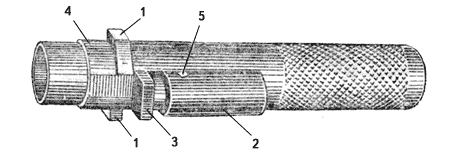

Рис. 26.
Направляющая
трубка
возвратно-боевой
пружины:
1–секторные
выетупы для
соединения
со
спусковой
рамой;
2–прилив с
отверстием
для защелки
трубки и ее
пружины;
3–защелка
трубки; 4 –
кольцевой
уступ; 5 —
штифт
защелки
трубки
|
Направляющая
трубка
имеет: в
передней
части —
кольцевой
уступ для
упора в
уступ
отверстия
спусковой
рамы и
секторные
выступы для
соединения
со
спусковой
рамой; в
средней
части —
прилив с
цилиндрическим
отверстием
для защёлки
трубки и её
пружины.
Защёлка
трубки
квадратной
частью
входит в
боковой
вырез (правый
или левый)
стойки
спусковой
рамы,
препятствует
повороту
трубки и её
расцеплению
со
спусковой
рамой.
|
