Спусковой
механизм
(рис. 24 и 24а)
служит для
удержания
подвижных
частей
пулемёта в
заднем
положении —
на боевом
взводе и
освобождения
их для
производства
выстрела.
 |

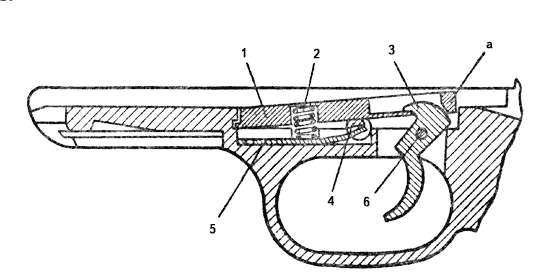

Рис. 24.
Спусковой
механизм в
собранном
виде (разрез):
1–спусковой
рычаг; 2–
пружина
спускового
рычага;
3–спусковой
крючок;
4–предохранитель;
5–пружина
предохранителя;
6–ось
спускового
крючка; а –
шептало
|
Спусковой
механизм
состоит из
спускового
рычага с
пружиной,
спускового
крючка и
предохранителя
с пружиной.
 |

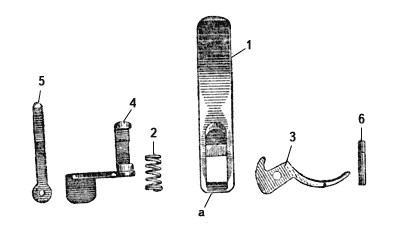

Рис. 24а.
Спусковой
механизм в
разобранном
виде :
1–спусковой
рычаг; 2–
пружина
спускового
рычага;
3–спусковой
крючок;
4–предохранитель;
5–пружина
предохранителя;
6–ось
спускового
крючка; а –
шептало
|
Спусковой
рычаг имеет
окно для
прохода
головки
спускового
крючка,
гнездо для
пружины и
шептало.
Спусковой
крючок имеет
головку с
выступом,
отверстие
для оси и
хвост.
Предохранитель
имеет
стержень и
флажок для
удобства
включения
или
выключения
его. На
стержне
имеется
срез по
диаметру. При
включённом
предохранителе
срезанная
сторона
стержня
обращена к
спусковому
рычагу и не
препятствует
последнему
опускаться
вниз при
нажатии ка
хвост
спускового
крючка.
В
собранном
спусковом
механизме
головка
спускового
крючка
проходит
через окно
рычага, а его
выступ
упирается
на верхнюю
плоскость
рычага.
Шептало
спускового
рычага под
действием -
пружины
приподнято
вверх,
благодаря
чему хвост
крючка
отведён
вперёд.
Для
спуска
затворной
рамы с
боевого
взвода
нужно
нажать на
хвост
спускового
крючка, при
этом хвост
крючка
повернётся
на своей оси
и выступом
головки
утопит
шептало,
освободив
затворную
раму с
боевого
взвода.
|
