Подвижные части пулемёта состоят из затвора, затворной рамы с газовым поршнем и возвратно-боевой пружины.

Затвор (рис. 14) служит для прочного запирания канала ствола при выстреле, для разбития капсюля патрона, извлечения гильз (патронов) из патронника и для досылания патронов из приёмника магазина в патронник. Он состоит из остова, двух боевых упоров, ударника с бойком и хвостовиком для возвратно-боевой пружины, выбрасывателя и пружины выбрасывателя.

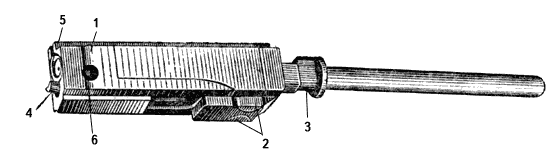

Рис. 14. Затвор в собранном виде: 1 – остов затвора: 2 – боевые упоры; 3 – ударник с хвостовиком для возвратно-боевой пружины; 4 – выбрасыватель; 5 – досылатель; 6 – ось выбрасывателя

Остов затвора (рис. 15) имеет: на переднем срезе— чашечку с венчиком для шляпки патрона и отверстие для выхода бойка ударника; снизу в передней части — выступ и отверстие для выбрасывателя и пружины выбрасывателя; снизу сзади выступ для соединения с рамой; сверху — досылатель с наклонным пазом для отражателя.

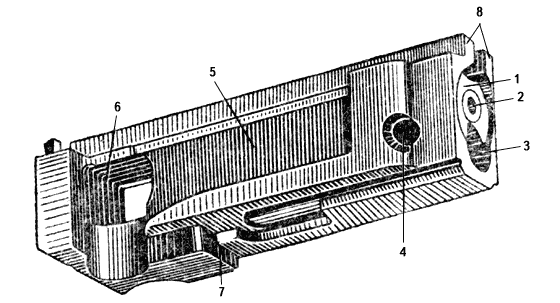

Рис. 15. Остов затвора: 1 – чашечка; 2 – отверстие для выхода бойка ударника: 3 – отверстие для выбрасывателя н его пружины; 4 – отверстие для оси выбрасывателя; 5 – выемы для боевых упоров; 6 – вырезы для выхода утолщенной части ударника; 7 – выступ для соединения с рамой; 8 – досылатель

С обеих сторон остова затвора имеются выемы для боевых упоров и вырезы для выхода утолщённой части ударника. Внутри остов имеет канал для ударника с бойком.

Боевые упоры (рис. 16) прочно соединяют затвор со ствольной коробкой в момент выстрела.

Рис. 16. Остов затвора: 1 – выступы для разведения боевых упоров; 2 – выступы для сведения боевых упоров

С внутренней стороны боевые упоры имеют выступы, верхняя часть которых служит для разведения боевых упоров действием скосов утолщённой части ударника, а нижняя полукруглая часть – для сведения боевых упоров действием скосов фигурного выема затворной рамы.

Ударник с бойком и хвостовиком для возвратно-боевой пружины (рис. 17) служит для разбивания капсюля патрона и разведения боевых упоров перед выстрелом.

Рис. 17. Ударник с бойком и хвостовиком для возвратно-боевой пружины: 1–кольцевой выступ для упора возвратно-боевой пружины; 2–хвостоик для возвратно-боевой пружины; 3–вырезы для соединения с затворной рамой; 4–утолщение для раздвигания боевых упоров; 5– срезы для выступов боевых упоров; 6–боек; 7–штифт бойка

Сзади ударник имеет: боковые вырезы для соединения с затворной рамой, пустотелый цилиндрический хвостовик с кольцевым выступом (буртиком) для направления возвратно-боевой, пружины и утолщение для раздвигания боевых упоров; в средней части - срезы для помещения внутренних выступов боевых упоров при их сведении.

В цилиндрическое гнездо ударника спереди вставлен боёк и закреплён штифтом.

Выбрасыватель (рис. 18) служит для извлечения гильзы (патрона) из патронника и удержания её в чашечке затвора до отражения.

На переднем конце выбрасывателя имеется зацеп, который захватывает закраину шляпки гильзы, находящейся в патроннике.

В средней части выбрасыватель имеет лыску для оси, удерживающей выбрасыватель в отверстии затвора и ограничивающей его продольное перемещение.

Рис. 18. Выбрасыватель: 1–зацеп; 2– лыска для оси

Рис. 19. Пружина выбрасывателя

Пружина выбрасывателя (рис. 19), действуя на задний срез выбрасывателя, прижимает его передний конец к затвору, вследствие чего происходит лёгкое заскакивание зацепа за закраину шляпки гильзы и удерживание её в чашечке затвора.

Затворная рама (рис. 20) служит для сведения боевых упоров и приведения в движение затвора под давлением пороховых газов на поршень, отводимых через газовую камору.

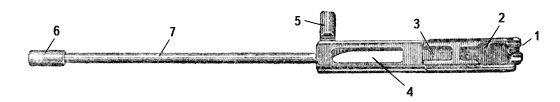

Рис. 20. Затворная рама: 1– стойка с вырезом дли ударника; 2– фигурный выем для выступов боевых упоров и выступа затвора; 3–направляющий паз; 4–окно; 5–рукоятка; 6– газовый поршень; 7– стержень газового поршня

Затворная рама соединяет подвижные части пулемёта.

В задней части затворной рамы сверху находятся стойка с вырезом для ударника и фигурный выем для помещения выступов боевых упоров и выступа остова затвора, снизу — паз, оканчивающийся боевым взводом. В средней части сверху имеется направляющий паз для нижнего переднего выступа остова затвора, в передней части—окно для прохода выбрасываемых гильз (патронов) и справа — рукоятка. Закругленный выступ на заднем конце рамы служит для закрывания окна ствольной коробки, когда подвижные части находятся в переднем положении.

С передним концом затворной рамы винтовой нарезкой и штифтом соединяется стержень газового поршня.

Газовый поршень представляет собой одну деталь с стержнем газового поршня. Он своим раструбом надвигается на патрубок регулятора и служит для непосредственного восприятия давления пороховых газов, сообщающих движение затворной раме.

Возвратно-боевая пружина (рис. 21) служит для возвращения подвижных частей в переднее положение и для сообщения ударнику энергии для разбивания капсюля патрона, находящегося в патроннике. Она надевается на направляющий стержень, имеющийся в ударнике.

Рис. 21. Возвратно-боевая пружина

Направляющая трубка газового поршня (рис. 22) служит для направления газового поршня при его движении. Передней частью трубка входит в отверстие заднего прилива газовой каморы, а задней частью, своими нижними боковыми выступами, входит в направляющие пазы ствольной коробки и крепится зубом замыкателя направляющей трубки.

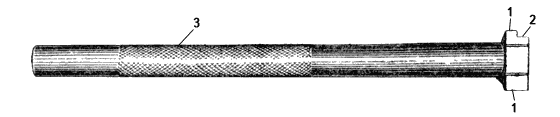

Рис. 22. Направляющая трубка газового поршня: 1 – выступы для соединения оо ствольной коробкой; 2– вырез для зуба замыкателя; 3– накатка

В средней части направляющая трубка имеет накатку для удобства постановки и отделения её от пулемёта.
