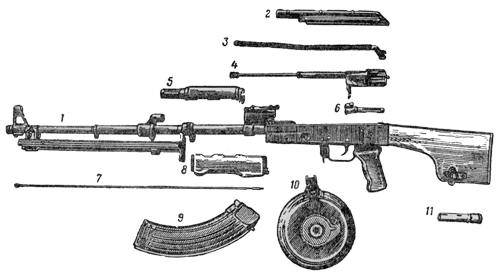

Рис. 2. Основные части и механизмы ручного пулемета: 1—ствол со ствольной коробкой, с прицельным приспособлением, сошкой и прикладом; 2 — крышка ствольной коробки: 3—возвратный механизм: 4—затворная рама с газовым поршнем; 5—газовая трубка со ствольной накладкой: 6—затвор; 7—шомпол; 8—цевье: 9—коробчатый магазин; 10— барабанный магазин; 11 — пенал с принадлежностью

Пулемет состоит из следующих основных частей и механизмов (рис. 2):

— ствола со ствольной коробкой, с прицельным приспособлением, сошкой и прикладом;

— крышки ствольной коробки;

— затворной рамы с газовым поршнем;

— затвора;

— возвратного механизма;

— газовой трубки со ствольной накладкой;

— ударно-спускового механизма;

— цевья;

— магазина (барабанного или коробчатого).

В комплект пулемета входят: принадлежность, ремень, чехол и сумки для магазинов. Большинство частей и механизмов ручного пулемета имеет такое же устройство, как и соответствующие части и механизмы модернизированного автомата Калашникова (АКМ).

Автоматическое действие пулемета основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с затворной рамой в заднее положение.

При отходе затворной рамы назад происходит отпирание затвора, извлечение гильзы из патронника и выбрасывание ее из ствольной коробки наружу, сжатие возвратной пружины и взведение курка. Отпирание затвора осуществляется его поворотом вокруг продольной оси влево, в результате чего боевые выступы затвора выходят из вырезов ствольной коробки.

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боеьые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик поставлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него.
