54. Винтовка разбирается для чистки, смазки и осмотра. Обучение разборке и сборке производить только на учебных винтовках.

55. При разборке и сборке винтовки соблюдать следующие правила:

1. Разборку и сборку производить на столе или скамейке, а в поле-на чистой подстилке.

2. Отделяя и вкладывая части винтовки, обращаться с ними осторожно, чтобы не повредить их.

3. При отвинчивании и завинчивании винтов отвертку держать всей кистью в обхват, а лезвие вставлять в прорезь винта плотно всем острием; отвинчивать винты осторожно; не вынимать лезвия из прорези, пока винт не получит свободного хода, после этого вывинчивать винт рукой.

Широким лезвием вывинчивать (завинчивать) винты — хвостовой, упора и спусковой пружины, а узким — все остальные.

4. При сборке винтовки обращать внимание на нумерацию частей, чтобы не перепутать их с частями других винтовок.

56. Порядок неполной разборки винтовки:

1. Вынуть затвор: указательным пальцем левой руки нажать на спусковой крючок, а правой открыть и вынуть затвор (рис. 46).

Рис. 46. Как вынуть затвор

2. Снять штык: поставить винтовку прикладом на землю, ствольной накладкой влево; обхватить дульную часть ствола левой рукой, а большим пальцем той же руки прижать штыковую защелку вверх до отказа; правой рукой обхватить штык и повернуть его влево так, чтобы основание мушки пришлось против выреза штыковой трубки, снять штык вверх (рис. 47).

Рис. 47. Как снять штык

Если штык насажен туго, поворачивать его легкими ударами ладони правой руки (у шейки).

У карабина обр. 1944 г. штык неотъемный; снимать и разбирать его даже при полной разборке карабина запрещается. Штык карабина может быть или в походном (сложенном) или в боевом (откинутом) положениях.

Для складывания штыка в походное положение нужно: поставить карабин прикладом на землю и, удерживая его левой рукой за дульную часть, пальцами правой руки сдвинуть вверх штыковую трубку настолько, чтобы отверстие упора сошло с дульной части ствола (см. рис. 27); затем, повернув штык на оси вправо вниз, прижать лезвие его к цевью. При этом пружина штыковой трубки сдвинет ее к оси, трубка заскочит своими вырезами за нижние выступы проушин и тем закрепит штык в сложенном положении.

Рис. 27

Для откидывания штыка в боевое положение нужно: удерживая карабин левой рукой, как и при складывании штыка, пальцами правой руки оттянуть штыковую трубку вниз и затем повернуть штык на оси вправо вверх до отказа. При этом штыковая трубка верхними выступами проушин будет приподнята вверх, а упор штыка наденется отверстием на дульную часть ствола и закрепит штык в откинутом положении.

П р и м е ч а н и е. В войсках могут встретиться карабины без верхних выступов на проушинах. Для закрепления штыка в откинутом положении у таких карабинов необходимо, удерживая штыковую трубку оттянутой, надеть отверстие упора на дульную часть ствола и затем отпустить трубку.

3. Вывинтить и вынуть шомпол.

4. Отделить крышку магазинной коробки: нажать пальцем на головку защелки и открыть крышку, сжать подающий механизм и снять крышку с шарнирного болта.

5. Разобрать затвор:

а) взять затвор в левую руку и, придерживая боевую личинку указательным, а рукоятку большим пальцем, правой рукой оттянуть курок так, чтобы сосок винтового выступа вышел из выемки, а боевой взвод не выходил из вилки соединительной планки; повернуть курок налево и отпустить его (рис. 48);

Рис. 48. Разборка затвора

б) переложив затвор в правую руку, левой отделить от стебля боевую личинку с соединительной планкой, сдвинув их вперед;

в) отделить боевую личинку от соединительной планки;

г) отделить курок, для чего: поставить стебель затвора от весно, упереть ударник бой ком в деревянную подкладку, надавливая левой рукой на рукоятку стебля, сжать бое вую пружину возможно силь нее, правой рукой свинтить курок с ударника, постепенно ослабить давление на руко ятку и вынуть ударник с бое вой пружиной (рис. 49);

Рис. 49. Как отде лить курок

д) снять боевую пружину с ударника.

57. Порядок сборки винтовки после неполной разборки ее:

1. Собрать затвор:

а) надеть боевую пружину на ударник;

б) вложить ударник с боевой пружиной в канал стебля затвора;

в) поставить стебель затвора отвесно; упереть боек в деревянную подкладку и, нажимая левой рукой на рукоятку стебля затвора, сжать боевую пружину;

г) навинтить курок на ударник и, постепенно ослабляя давление на рукоятку затвора, осторожно ввести винтовой выступ курка в винтовой вырез стебля затвора;

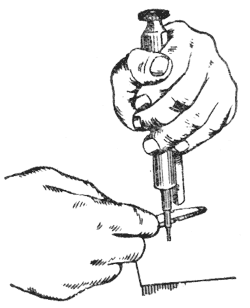

д) вырезом отвертки установить прорезь на ударнике против черточек на пуговке курка (рис. 50);

Рис. 50. Установка ударника

е) левой рукой надеть боевую личинку на трубку соединительной планки и повернуть ее направо до отказа:

ж) правой рукой ввести ударник в канал трубки соединительной планки так, чтобы вилка ее вошла в пазы боевого взвода курка, а сосок боевой личинки—в гнездо стебля затвора; проверить вырезом отвертки выход бойка ударника (рис. 51)—боек должен проходить в глубокий средний вырез (с цифрой 95) лезвия отвертки и задерживаться в мелком вырезе (с цифрой 75); при недостаточном или излишнем выходе бойка ударника отделить боевую личинку и соединительную планку от стебля затвора и завинтить или вывинтить ударник вырезом лезвия отвертки;

Рис. 51. Проверка выхода бойка ударника

з) обхватить указательным и средним пальцами левой руки боевую личинку, а большим пальцем—рукоятку затвора, правой рукой оттянуть курок и повернуть его направо так, чтобы сосок курка вошел в выемку на стебле затвора.

2. Присоединить крышку магазинной коробки с подающим механизмом: прижать подаватель с пружиной и рычагом к крышке, захватить ее вырезом шарнирный болт магазинной коробки, отпустить подаватель и закрыть крышку.

3. Вставить шомпол в шомпольную дорожку, плавно опустить его и завинтить до отказа.

4. Примкнуть штык: поставить винтовку, как указано в ст. 56, надеть штык на ствол и, нажав его вниз до отказа, повернуть направо до щелчка.

5. Вложить затвор в канал ствольной коробки: положить винтовку цевьем на стол и, нажав указательным пальцем левой руки на хвост спускового крючка, чтобы затворная задержка и шептало опустились в свои щели, правой рукой ввести затвор в канал ствольной коробки, дослать его, повернуть направо и снять палец со спускового крючка.

58. Порядок полной разборки винтовки:

1. Произвести неполную разборку (ст. 56).

2. Отделить ствольную накладку:

а) вынуть тренчик ружейного ремня из верхней прорези;

б) вывинтить на два оборота винты упора и хвостовой;

в) сдвинуть вперед ложевые кольца, нажав предварительно на их пружины (в винтовках прежних годов изготовления снять кольца);

г) отделить ствольную накладку.

3. Отделить ствол от ложи:

а) поставить винтовку отвесно и, удерживая ее левой рукой в обхват, вывинтить винт упора (рис. 52);

Рис. 52. Вывинчивание винта упора

б) положить винтовку на стол (скамью и т. п.), обхватить левой рукой ствольную и магазинную коробки и вывинтить хвостовой винт (рис. 53);

Рис. 53. Вывинчиванпе хвостового винта

в) отделить магазинную коробку;

г) пропустить указательный палец в канал ствольной коробки и отделить ствол от ложи.

4. Отделить защелку крышки магазинной коробки: отвинтить винт защелки и вынуть ее за головку из гнезда.

5. Отделить и разобрать спусковой механизм:

а) повернуть ствол прицелом вниз и, поддерживая левой рукой ствольную коробку у отсечки-отражателя так, чтобы прицел ни во что не упирался, вывинтить винт спусковой пружины (рис. 54);

Рис. 54. Вывинчивание винта спусковой пружины

б) деревянной палочкой (спичкой) вытолкнуть ось спускового крючка;

в) отделить от ствола спусковой крючок с пружиной;

г) отделить спусковую пружину от крючка.

6. Отделить отсечку-отражатель (разрешается только командному составу):

а) вложить стебель затвора в ствольную коробку, дослать его и повернуть направо, чтобы вывести отражатель из щели ствольной коробки;

б) положив ствол ствольной коробкой к себе, а отсечкой-отражателем кверху и обхватив ствольную коробку левой рукой, вывинтить винт отсечки-отражателя (рис. 55);

Рис. 55. Вывинчивание винта отсечки-отражателя

в) нажимая большим пальцем правой руки на пружинную часть отсечки вдоль ее паза, по направлению к стволу, и слегка приподнимая её указательным пальцем левой руки за отсекающий зуб, выдвинуть отсечку-отражатель, затем отделить отсечку от отражателя;

г) вынуть стебель затвора из ствольной коробки.

59. Разборка и отделение прочих частей винтовки могут производиться только в оружейной мастерской.

60. Порядок сборки винтовки после полной ее разборки:

1. Вставить на место отсечку-отражатель (разрешается только командному составу):

а) положить ствол с вложенным и повернутым вправо до отказа стеблем затвора щелью отсечки-отражателя кверху;

б) соединить отражатель с отсечкой; взяв правой рукой отсечку-отражатель, вставить отражатель в щель ствольной коробки, а конец пятки отсечки в ее паз;

в) обхватить кистью левой руки ствольную коробку, наложив большой палец сверху на пружинную часть отсечки; упереть большой палец правой руки в отсекающий зуб; надавливая одновременно большим пальцем левой руки на пружинную часть, а большим пальцем правой руки на отсекающий зуб, ввести пятку отсечки в ее паз до совмещения отверстий для винта в пятке и в ствольной коробке;

г) завинтить винт отсечки-отражателя;

д) вынуть стебель затвора из ствольной коробки.

2. Собрать спусковой механизм:

а) вставить спусковую пружину в щель спускового крючка;

б) вложить спусковой крючок со спусковой пружиной в малое окно между ушками ствольной коробки и вставить ось (рис. 56);

Рис. 56. Как вложить спусковой крючок со спусковой пружиной

в) придерживая левой рукой спусковую пружину, завинтить винт ее до отказа.

3. Собрать магазинную коробку с подающим механизмом:

а) удерживая магазинную коробку спусковой скобой к себе, вставить защелку в гнездо, зубом к коробке; удерживая защелку указательным пальцем у ее головки, а большим у пятки, завинтить винт защелки;

б) присоединить крышку магазинной коробки с подающим механизмом, как указано в ст. 57.

4. Присоединить к ложе ствол и магазинную коробку:

а) поддерживая ложу левой рукой снизу, вложить дульную часть ствола в желоб цевья и, направляя хвост спускового крючка в его щель, осторожно опустить ствольную коробку в ее гнездо;

б) вставить магазинную коробку;

в) попеременно, в несколько приемов, завинтить винты упора и хвостовой до отказа.

5. Надеть ствольную накладку:

а) наложить накладку на ствол и сдвинуть ее до упора в прицельную колодку;

б) надеть нижнее, а затем верхнее ложевые кольца разрезной частью к шомполу и надвинуть их так, чтобы пружина заскочила за кольцо.

П р и м е ч а н и е. Если ложа разбухла от сырости и кольца до места не доходят, то оставить их в том месте, где будет достигнуто их прочное положение на ложе; если цевье усохло, верхнее кольцо продвинуть дальше пружины.

6. Собрать затвор.

7. Вставить шомпол.

8. Примкнуть штык.

9. Вложить затвор в канал ствольной коробки.

10. Прикрепить тренчиками ремень.

Закончив сборку, проверить правильность ее и работу механизмов винтовки.
