12. Затвор (рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из стебля затвора, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки.

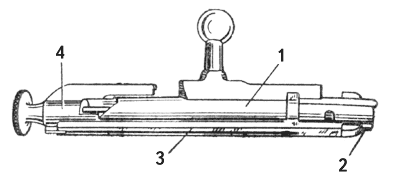

Рис. 12. Затвор: 1 - стебель затвора; 2 - боевая личинка; 3 - соединительная планка; 4 - курок

13. Стебель затвора (рис. 13) имеет:

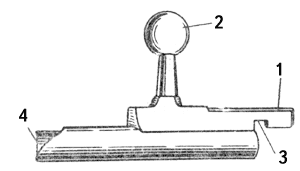

Рис. 13. Стебель затвора винтовки обр. 1891/30 г.: 1 - гребень; 2 - рукоятка; 3 - паз для гребня стойки соединительной планки; 4 - винтовой вырез

а) гребень для направления движения затвора в канале ствольной коробки; концы гребня имеют скосы, которые скользят по соответствующим скосам верхнего окна ствольной коробки: передний — при открывании,а задний— при закрывании затвора;

б) рукоятку для действия затвором;

в) гнездо для соска боевой личинки;

г) паз для гребня стойки соединительной планки;

д) скошенный паз для хода отражательного выступа отсечки-отражателя при продольных движениях затвора и для отодвигания ее влево при закрывании затвора;

е) выемку на заднем срезе стебля затвора, в которую входит сосок винтового выступа курка и этим удерживает курок от поворота при отведенном назад затворе;

ж) винтовой вырез, которым при открывании затвора курок с ударником отводится назад и ставится на боевой взвод;

з) выем для хода предохранительного выступа курка:

и) малый выем для удерживания курка на предохранительном взводе;

к) канал двух диаметров: большего - для помещения боевой пружины и трубки соединительной планки и меньшего - для прохода ударника. В получившийся уступ упирается конец боевой пружины, надетой на ударник.

П р и м е ч а н и е. На снайперской винтовке рукоятка затвора удлинена и изогнута для удобства действия при установленном оптическом прицеле (рис. 14).

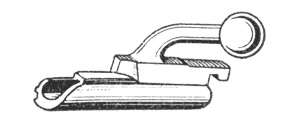

Рис. 14. Стебель затвора снайперской винтовки

14. Боевая личинка (рис. 15) служит для запирания канала ствола. Она имеет:

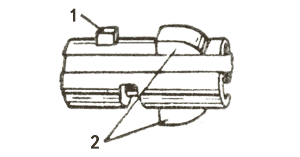

Рис. 15. Боевая личинка: 1- сосок; 2- боевые выступы

а) чашечку с венчиком для помещения шляпки патрона;

б) два боевых выступа, которые при закрытом затворе прилегают своими задними обрезами к стенкам кольцевого паза ствольной коробки и выдерживают при выстреле давление пороховых газов на затвор;

в) сосок для соединения боевой личинки со стеблем затвора; он входит в гнездо стебля затвора, благодаря чему боевая личинка поворачивается вместе со стеблем;

г) паз для соска соединительной планки;

д) паз для прохода отсечки-отражателя при продольных движениях затвора, а также для прохода соска соединительной планки;

е) паз для помещения выбрасывателя; он имеет гнездо для пятки выбрасывателя;

ж) канал двух диаметров: меньший — для бойка ударника, больший — для переднего конца трубки соединительной планки.

15. Выбрасыватель (рис. 16) служит для извлечения из патронника гильз (патронов) и для выбрасывания их из ствольной коробки при помощи отражательного выступа отсечки-отражателя. Он имеет зацеп, которым захватывает гильзу за ее закраину, и пятку для укрепления выбрасывателя в пазу боевой личинки.

Рис. 16. Выбрасыватель: 1- зацеп; 2 - пятка

16. Курок (рис. 17) служит для постановки ударника на боевой и предохранительный взводы. Он имеет:

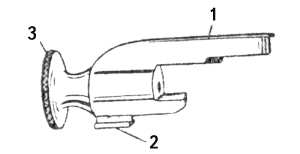

Рис. 17. Курок: 1 - гребень; 2-осевой взвод: 3 - пуговка

а) гребень для направления движения курка в верхнем пазу ствольной коробки;

б) предохранительный выступ (под гребнем курка) для постановки курка на предохранительный взвод;

в) винтовой выступ для отвода курка назад при открывании затвора; выступ имеет сосок для удержания курка от поворота при отведенном назад затворе;

г) боевой взвод с пазами для вилки соединительной планки; за передний обрез его заскакивает шептало спусковой пружины при закрывании затвора или отводе курка назад;

д) пуговку для постановки курка на боевой (не открывая затвора) и предохранительный взводы; на пуговке имеется насечка для захвата пальцами, а на задней поверхности нанесены черточки для установки по ним прорези ударника;

е) канал, в передней части гладкий, а в задней — нарезной, для ввинчивания в него ударника.

17. Ударник (рис. 18) имеет боек для разбивания капсюля патрона и венчик для упора боевой пружины. Венчик делит ударник на две части: переднюю (короткую) —лопасть и заднюю (длинную) —стержень с нарезным концом для навин-чивания курка. На срезе стержня имеется прорезь для проверки правильности соединения ударника с курком.

Рис. 18. Ударник: 1- стержень: 2 - венчик; 3 - лопасть; 4- боёк

18. Боевая пружина (рис. 19) сообщает ударнику быстрое движение, необходимое для сильного удара бойком по капсюлю. Она надевается на стержень ударника.

Рис. 19. Боевая пружина

19. Соединительная планка (рис. 20) соединяет боевую личинку со стеблем затвора и удерживает затвор в ствольной коробке при выдвигании его назад. Она имеет:

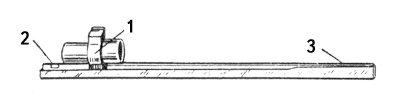

Рис. 20. Соединительная планка: 1- стойка; 2 - сосок; 3 - вилка

а) сосок, который входит в паз боевой личинки и соединяет ее с соединительной планкой;

б) стопку с гребнем и трубкой; передняя часть трубки входит в канал боевой личинки, а задняя—в канал стебля затвора; внутри трубки имеется канал для прохода ударника; задняя часть канала—овальная, по форме лопасти ударника, для устранения его вращения; гребень стойки входит в паз стебля затвора и соединяет с ним соединительную планку; с левой стороны стойки имеется паз для прохода отсечки-отражателя при продольных движениях затвора;

в) вилку, в которую входит своими пазами боевой взвод курка;

г) паз (на нижней поверхности соединительной планки) для хода затворной задержки, которая, упираясь в переднюю стенку этого паза, удерживает отведенный назад затвор от выпадения из канала ствольной коробки;

д) скос (на верхней поверхности планки, слева) для лопасти отсечки-отражателя.
