80 ЛЕТ М.Т. КАЛАШНИКОВУ
.....7,62-ммсамозарядные карабины конструкции М.Т. Калашникова

Михаил Дегтярёв

Опытные образцы 1944—1945 годов.

Опытный самозарядный карабин Калашникова 1944 гола (М1944).
Вид справа.

В 1944-45 годах Калашниковым были разработаны две модели 7,62-мм самозарядных карабинов под опытный промежуточный патрон с длиной гильзы 41 мм. В дальнейшем, пуля со свинцовым сердечником была заменена на более длинную со стальным сердечником, а для сохранения общей длины патрона длина гильзы была уменьшена до 39 мм. В результате появился 7,62-мм патрон обр. 1943 г., который так же известен как патрон 7,62х39.

М1944. Вид слева.

Для удобства карабин 1944 года мы будем называть Ml944, 1945 года - М1945. Разумеется то не официальные обозначения, а применимые исключительно в данной статье.

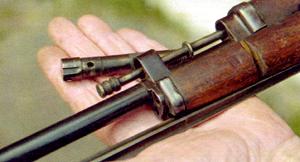

Газовая камера М1944 ввинчивается в прилив ствола, служащий передним упором для ствольной накладки.

Карабин Ml944 является первым образцом оружия Калашникова, в котором применена схема запирания поворотом.

Узел запирания с поворотом затвора и ранее использовался в Европе и Америке в самозарядных системах, например, в американской винтовке Ml.

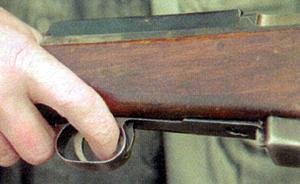

Рычаг предохранителя расположен в пазу передней части спусковой скобы. Выключается предохранитель указательным пальцем, движением вперед.

Приняв за основу принцип работы такой схемы, Калашников доработал её, заложив основы легендарной надежности системы АК. В дальнейшем практически все модели оружия с маркой «Калашников» строились именно по этому принципу.

В М1944 затвор можно отводить назад как левой так и правой рукой. Это позволяет, при необходимости, перезарядить оружие левой рукой. Визуальный контроль установленной дистанции осуществляется через круглое отверстие в хомутике, причем отверстие в хомутике и оцифровка на танке есть и с внутренней стороны прицела.

Автоматика Ml944 работает за счет отвода части пороховых газов через отверстие в стенке ствола при коротком ходе поршня. Газовая камера без регулятора, ввинчивается в прилив ствола, служащий передним упором для ствольной накладки. Газовый поршень со штоком подпружинены и извлекаются при вывинчивании газовой камеры без снятия накладки. На поверхности газового поршня выполнены две кольцевые проточки, обтюрирующий пороховые газы.

Затворная рама и затвор М1944

Отличительной особенностью узла запирания Ml 944 по сравнению с иностранными аналогами является повышенная прочность и обеспечение надёжной работы в затрудненных условиях. Угол поворота затвора составляет примерно 30°. Ударник расположен в затворе, курок воздействует на него через толкатель, установленный в отверстии затворной рамы.

Фиксация штыка в походном и боевом положениях осуществляется подпружиненной втулкой.

С левой стороны затворной рамы находится дублирующая рукоятка взведения, которая, в случае необходимости, позволяет перезарядить оружие левой рукой не меняя изготовки.

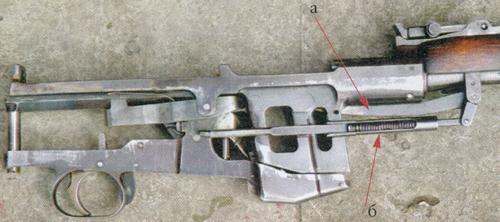

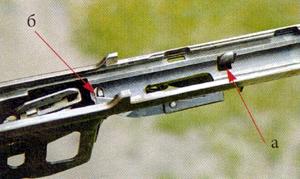

а - разобшитель;
б - подпружиненный отражатель.

Ударно-спусковой механизм карабина куркового типа, обеспечивает ведение только одиночного огня.

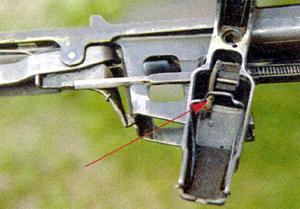

Стрелкой показана пружина, под действием которой выбрасывается пачка.

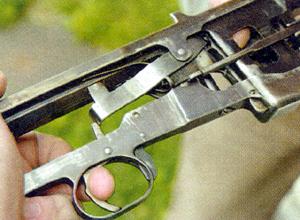

Рычаг предохранителя расположен в пазе передней части спусковой скобы. Выключается предохранитель указательным пальцем, движением вперед. Подобное расположение рычага обеспечивает быстрое выключение предохранителя и широко применяется в современных зарубежных и некоторых отечественных образцах, например, охотничьем карабине «Соболь».

При непокрытом затворе разобщитель не позволяет полностью нажать на спусковой крючок.

Подпружиненный отражатель установлен в правой стенке фрезерованной ствольной коробки.

Крышка ствольной коробки фиксируется выступом штока возвратного механизма. В дальнейшем это стало частью «фирменного стиля» автоматов Калашникова.

а - рычаг подавителя патронов;
б - пружина подавателя с толкателем.

В М1944 питание патронами осуществляется из магазина, снаряжаемого пачками на 10 патронов. По израсходовании всех патронов пачка автоматически выбрасывается из магазина. Для принудительного извлечения пачки необходимо нажать на защёлку, которая расположена на задней стенке магазина.

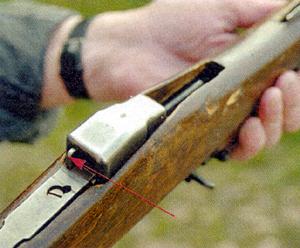

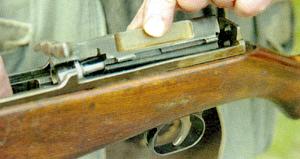

Для извлечения пачки из магазина до израсходования всех патронов необходимо нажать на защелку (указана стрелкой).

Механическое прицельное приспособление карабина открытого типа с регулируемой в двух плоскостях мушкой. Планка прицела имеет оцифровку от «1» до «9», что соответствует дистанциям от 100 до 900 метров. Визуальный контроль установленной дистанции осуществляется через круглое отверстие в хомутике, причём отверстие в хомутике и оцифровка на планке есть и с внутренней стороны прицела, что позволяет менять установки прицела не вынимая карабин из амбразуры.

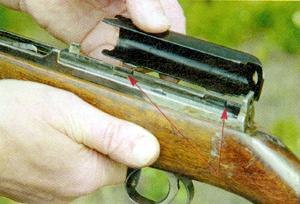

И в М1944 и в М1945 затворная рама и крышка ствольной коробки отделяются от ствольной коробки с поворотом. Для фиксации крышки и извлечения рамы в ствольной коробке предусмотрены специальные пазы (указаны стрелками).

Игольчатый штык карабина фиксируется в двух положениях (походном и боевом) подпружиненной втулкой.

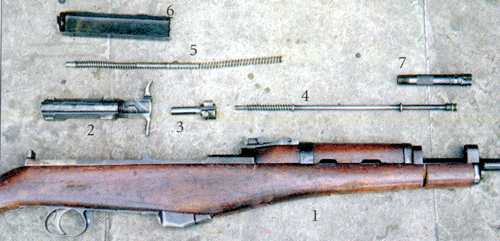

Детали карабина М1944:
1-ствольная коробка со стволом, УСМ, штыком и ложей;
2-затворная рама;
3-затвор;
4-газовый поршень с пружиной;
5-возвратиый механизм;
6-крышка ствольной коробки;
7-газовая камера.

Опытный самозарядный карабин конструкции М. Т. Калашникова 1945 года сильно отличается от М1944. Внешне он напоминает СКС, что не удивительно. К сорок пятому году СКС поступил на щуровский полигон, где в то время работал Калашников, который учёл все слабые и сильные стороны существующей системы и попытался превзойти её.

Технические характеристики самозарядных карабинов конструкции М. Т. Калашникова.
Характеристика Карабин 1944 г. Карабин 1945 г.
Калибр, мм 7,62 7,62
Применяемый патрон 7,62х41 опытный 7,62х41 опытный
Вместимость магазина, патр. 10 10
Длина ствола, мм 560 520
Длина со сложенным штыком, мм 1130 7020
Длина с откинутым штыком, мм 1430 1320
Прицельная дальность, м 900 800
Масса без патронов, кг 3,9 3,7

В М1945 Калашников отказался от пачечного заряжания, применив обоймы на 10 патронов, используемые для наполнения магазина. Кнопка защелки крышки магазина находится за магазином.

М1945. Вид справа

В передней части затворной рамы предусмотрены направляющие для обоймы. Наполнение магазина производится при постановке затворной рамы на задержку. Возможно наполнение магазина и без применения обоймы, по одному патрону. Рукоятка с левой стороны затворной рамы удалена, а форма рукоятки с правой стороны упрощена.

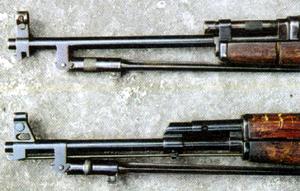

Основание мушки Ml 945 приобрело легко узнаваемые очертания, сохранившиеся на всех автоматах Калашникова вплоть до АК74М.

Газовая камера напрессована на ствол. Ствольная накладка открыта снизу и позволяет (в отличие от СКС) снимать ее без извлечения поршня. Изменён и способ фиксации накладки: пружина заменена на замыкатель, поворачиваемый флажком с правой стороны основания прицельной планки.

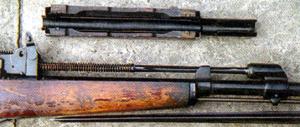

Ствольная накладка Ml 945 открыта снизу и позволяет (в отличие от CKС) снимать ее без извлечения поршня.

Флажковый предохранитель М1945, блокирующий спусковой крючок, расположен с правой стороны позади спусковой скобы (так же как и на СКС) и управляется указательным пальцем.

Ствол карабина укорочен на 40 мм, прицел упрощён, прицельная дальность уменьшена до 800 метров. Основание мушки М1945 приобрело легко узнаваемые очертания, сохранившиеся на всех автоматах Калашникова вплоть до АК74М.

Двуплечий подпружиненный рычаг при наличии патронов в магазине работает как отражатель, а после израсходования всех патронов - как задержка затвора.

Крепление штыка М1945, так же как и на М1944 позволяет отделять шомпол со сложенным штыком (в СКС для этого требуется расфик-сация штыка).

К концу войны стало понятно, что будущее за автоматическим оружием, спроектированным под патрон обр. 1943 г.

Прицел и затворная рама М1945 упрощены.

К тому же в 1945 году проходил испытания безусловно удачный образец самозарядного карабина -СКС. Учитывая всё это Калашников, используя наиденные в процессе разработки карабина удачные конструктивные решения деталей и узлов, всё внимание уделил разработке автомата. Это позволило ему уже в 1946 году предоставить самый первый вариант автомата на полигонные испытания.

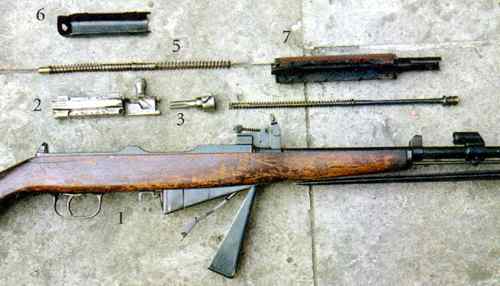

Детали карабина Ml945:
1-ствольная коробка со стволом:
УСМ, штыком и ложей;
2-затаориая рама;
3-затвор;
4-газовыя поршень с возвратной пружиной;
5-возвратныя механизм;
6-крышка ствольной коробки;
7-стаольная накладка.
