Леонид Вихорев

В №5/98 наш журнал опубликовал материал о лазерных целеуказа-телях (ЛЦУ) минской фирмы «Квант», В результате, мы в течение месяца отвечали на звонки читателей с вопросами «Где купить в России?», «Сколько стоит?» и т.п. Обращаем внимание на то, что если вы не нашли целеуказа-телей «Квант» в специализированных магазинах, то обращаться следует непосредственно к производителю, координаты которого приводятся в конце статьи, А ниже мы познакомим вас с ещё одной новинкой НПЦ «Квант» -прицельным комплексом для длинноствольного оружия, в который входят оптический прицел и лазерный целеуказатель.

Сторонников механических прицельных приспособлений можно понять: надёжность и простота в обращении «механики» неоспоримы. К тому же, неумение стрелять не компенсировать установкой на оружие даже самых «навороченных» прицелов. Однако, глупо отрицать, что и оптический прицел, и ЛЦУ в определённых ситуациях здорово облегчают жизнь.

Будем исходить из того, что перед нами стоит задача максимально расширить возможности оружия, будь то «Вепрь», «Лось» или гладкоствольная «Сайга». Высокую скорость и удобство прицеливания на различных дистанциях обеспечить одним прицельным приспособлением довольно сложно. На больших дальностях стрельба с «механикой» требует определённых навыков, оптика, сужая поле зрения, не обеспечивает быстрого прицеливания накоротке, а в условиях пониженной освещённости оба прицела не смогут полностью проявить свои возможности. Здесь может пригодиться ЛЦУ (на коротких дистанциях, конечно).

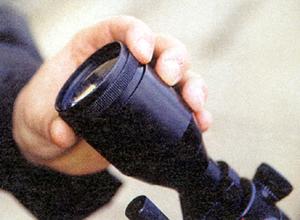

Конструкиия окулярной части прицела предусматривает возможность диоптрийной коррекции в пределах от-2 до+ 1,5 диоптрий, так что, отправляясь на охоту, очки можно оставить дома.

Желание сделать прицеливание удобным и простым в любой ситуации и натолкнуло конструкторов НПЦ «Квант» на идею объединить в одном комплексе оптический прицел и ЛЦУ.

В комплексе используется ПОК-1 4х48 - оптический прицел с подсветкой прицельной марки, который может устанавливаться на различные кронштейны, в зависимости от того, какой тип крепления кронштейна имеется на оружии. Прицел имеет 4-х кратное увеличение при угле поля зрения 8°. Световой диаметр объектива 48 мм, удаление выходного зрачка 60 мм, базовый диаметр для присоединения кронштейна 30 мм.

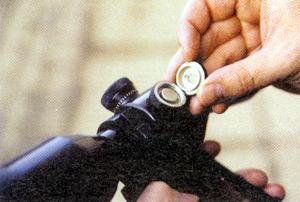

Батарейный отсек закрывается винтовой крышкой. В прборе используется литиевый элемент питания типа «Блик-1»

Для распознавания прицельной марки на тёмных фонах и в условиях недостаточной освещённости в прицеле предусмотрена подсветка сетки. Зелёное свечение сетки хорошо воспринимается глазом стрелка и обеспечивает возможность стрельбы в тех случаях, когда бесподсве-точная оптика бессильна. Включение подсветки прицельной марки осуществляется поворотом кольца на правой стороне прицела. Там же, под резьбовой крышкой находится батарейный отсек, в который устанавливается литиевый элемент питания типа «Блик-1».

Процедура выверки оптического прицела производится обычным способом при помощи двух маховичков. Для установки базовых отметок механизмов выверки после пристрелки необходимо отпустить винты на крышках маховичков. Единственное, что необходимо всегда помнить при пристрелке ПОК-1 регулировка положения сетки прицела осуществляется дискретно и поворот маховичка на один щелчок соответствует перемещению точки прицеливания на 18 мм для дистанции 100 м.

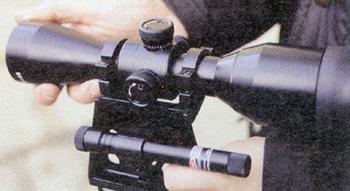

Лазерный целеуказатель устанавливается на кронштейн прицельного комплекса на специальное основание, предусматривающее возможность предварительной юстировки системы при установке на оружие.

Окуляр прицела предусматривает диоптрийную коррекцию в пределах от -2 до+ 1, 5 диоптрий, так что, отправляясь на охоту, очки можно оставить дома.

Кроме прицельной марки в поле зрения прицела ПОК-1 находится дальномерная шкала, позволяющая ориентировочно определять расстояние до цели. Точнее, это две шкалы: левая предназначена для работы с объектами высотой примерно 2, 2 м (допустим, лось), а правая -высотой 0, 8 м (кабан).

ЛЦУ мощностью 3 мВт, который поставляется в комплекте с прицелом, отличается от описанных в журнале №5/98 применяемыми элементами питания (типа ААА) и кнопочным переключателем.

Питание целеуказателя осуществляется от двух элементов типа ААА. Выключатель расположен на крышке батарейного отсека.

Теперь об установке комплекса на оружие. Для того, чтобы качественно установить оптику на ружьё или карабин, лучше всего обратиться в специализированную оружейную мастерскую. Правда, подобные мастерские у нас в стране, мягко говоря, не распространены, а те, что есть, не всегда обеспечивают должное качество работ. Так что, при обращении к оружейнику рекомендую предварительно навести справки о его компетентности, поскольку испортить оружие и кронштейн -дело не хитрое. Кстати, по моим наблюдениям, квалифицированного оружейного мастера легче всего найти на стрельбище, в тире, в спортивном обществе.

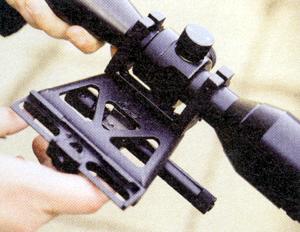

Данный кронштейн позволяет установить комплекс на любое оружие типа «Тигр», «Вепрь», «Сайга» с нарезным и гладким стволом и т.д.

Если же вы решили установить прицел самостоятельно, то придерживайтесь правила «семь раз отмерь, один раз отрежь». Процедура установки прицела и целеуказа-теля подробно описана в паспорте комплекса. Главное, на что нужно обратить внимание - после грубой выверки прицела все детали кронштейна должны быть надёжно закреплены относительно друг друга. В данном комплексе фиксация осуществляется штифтованием.

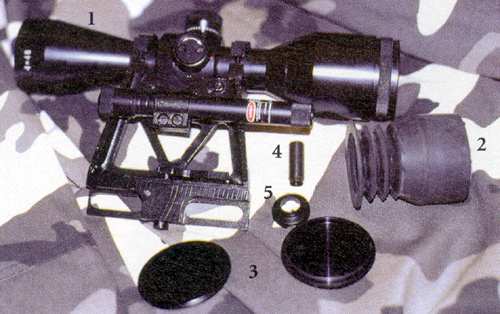

1 - оптический прицел ПОК-1 4х48 с боковым кронштейном и лазерным целеуказателем; 2 - резиновый наглазник; 3 - объективная и окулярная крышки; 4 - регулировачная втулка; 5 - ключ

В результате установки комплекса на карабин или ружьё, вы можете стать обладателем уникальной комбинации оружия и прицельных приспособлений, которая позволит уверенно поражать цель на любой дистанции, при различных погодных и климатических условиях.

Самое нежелательное, с точки зрения разработчиков, применение комплекса.

Наш журнал с удовольствием опубликует ваши отзывы о прицеле, вопросы, связанные с его эксплуатацией, и даст возможность разработчику ответить на все вопросы читателей.

По всем вопросам можно обращаться непосредственно в НПЦ «Квант» Белорусского оптико-механического объединения:

220836, Республика Беларусь, Минск, Макаенка, 23.

Телефон: (017) 264 86 79

Факс: (017) 264 23 83
