ПОРЯДОК РАЗБОРКИ ВИНТОВКИ М16

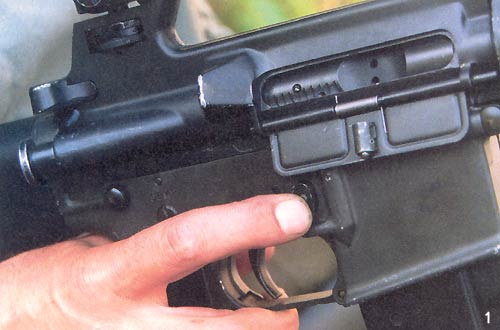

1. Отделить магазин нажатием на кнопку защелки магазина, расположенную с правой стороны спусковой коробки.

2. Отвести назад планку перезаряжания и осмотреть патронник на предмет отсутствия патрона.	3. Если подвижные части винтовки удерживались затворной задержкой, нажатием на рычаг затворной задержки спустить их в переднее положение.
4. Вытолкнуть чеку в задней части спусковой коробки и откинуть вверх заднюю часть ствольной коробки.	5. Придерживая рукой стебель затвора, сдвинуть его вместе с планкой перезаряжания назад и отделить от ствольной коробки движением вниз.
6. Поджав фиксатор буфера противоотскока, вынуть его вместе с возвратной пружиной из полости приклада.	7. Сдвинув подпружиненную муфту цевья назад, отделить накладки цевья.

Для удобства чистки возможно отделение ствола со ствольной коробкой от спусковой коробки после выталкивания вправо чеки, выполняющей роль оси шарнира.

Сборка винтовки производится в обратном порядке.

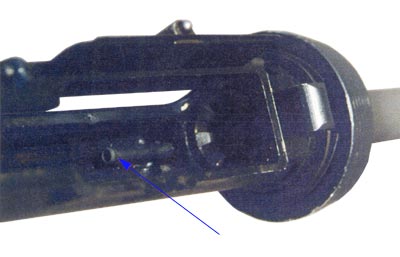

Задняя часть газоотводной трубки выходит непосредственно в ствольную коробку

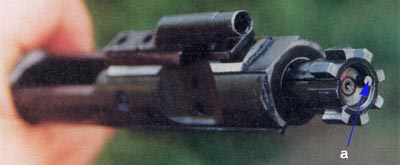

Затвор в сборе. Виден отражатель (а)

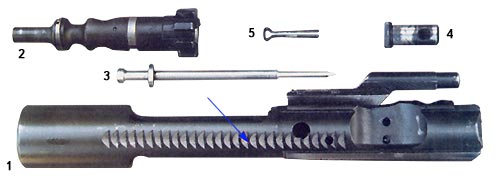

Затвор в разобранном виде. 1. Остов затвора. 2. Поворотная личинка. 3. Ударник. 4. Вкладыш (обеспечивает поворот личинки при взаимодействии с копирным пазом остова затвора). 5. Чека. Стрелкой показана «гребенка», которая служит для докрывания затвора.

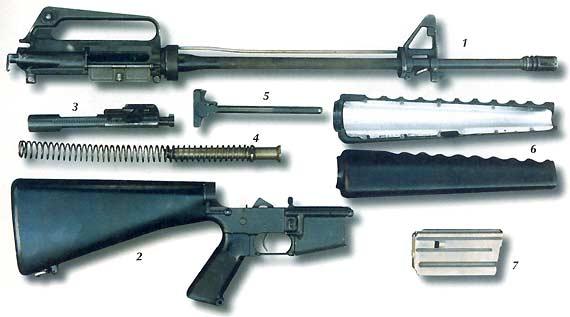

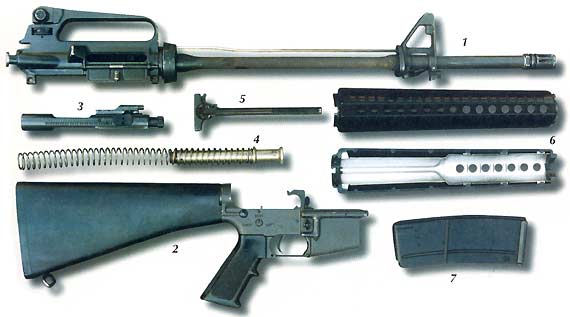

Неполная разборка М16А1 (вверху) и М16А2 (внизу). 1. Ствол со ствольной коробкой; 2. Спусковая коробка с прикладом и рукояткой; 3. Затвор в сборе; 4. Буфер противоотскока с возвратной пружиной; 5. Планка перезаряжания; 6. Накладки цевья (у М16А1 - левая и правая, у М16А2 обе накладки одинаковые); 7. Магазин.

Юрий Понаморев
