Наш
постоянный
читатель из
Костромской
области
Юрий
Киселёв,
выбирая
складной
нож в одном
из
московских
оружейных
магазинов,
обратил
внимание на
то, что два
практически
одинаковых
ножа,
произведённые
одной
фирмой,
отличались
друг от друга
в цене более
чем в два
раза. Как
нередко
бывает,
продавец не
смог дать
исчерпывающих
объяснений
по данному
факту,
ограничившись
бурчанием
на
тему«ходят
тут всякие»
и указав на
разные
буквенные
коды в
обозначении
стали.
Дешёвый нож
имел клинок
из стали 440С, а
клинок более
дорогого
изделия был
изготовлен
из стали
СМР-440V.
В
поисках
ответа Юрий
обратился в
редакцию«Калашникова»
и мы
переадресовали
его в
московское
предприятие«Южный
крест».«Южный
крест» давно
и успешно
производит
широкий
ассортимент
ножей
различного
назначения
и пользуется
заслуженным
уважением
специалистов
за отличное
качество
клинковых
изделий. На
вопрос
ответил
генеральный
директор«Южного
креста»
Александр
Гурский.
–

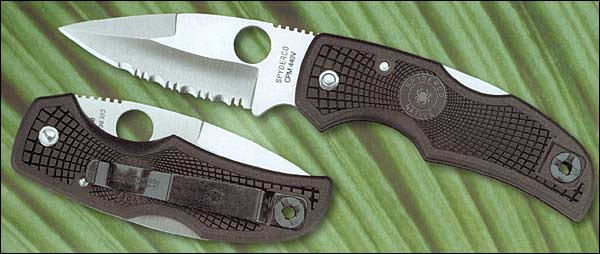

Маркировка
СРМ440V (Crucible Particle Metallurgy Processing)
говорит о
том, что Вы
являетесь
владельцем
ножа, клинок
которого
изготовлен
из стали,
полученной
методом
порошковой
металлургии.
Суть
процесса
получения
подобных
сталей
заключается
в том, что из
исходного
материала, а
в данном
случае
использовалась
сталь,
близкая по
составу к 440С,
различными
способами,
но
обязательно
в
контролируемой
среде
получают
металлический
порошок,
после чего
он
насыщается
карбидами. В
данном
случае
используется
карбид
ванадия,
который
имеет очень
высокую
твёрдость,
что
положительно
сказывается
на режущих
свойствах
ножа. После
этого при
определённом
давлении
порошок
нагревают в
вакуумной
среде, в
результате
чего
происходит
диффузионное
соединение
частичек
порошка
между собой.
В результате
получается
заготовка
из
однородного
материала,
которая, в
принципе,
представляет
из себя
готовый
продукт. Но,
как правило,
для
устранения
дефектов,
связанных с
различного
рода
загрязнениями,
улучшения
механических
свойств и
удобства
дальнейшей
механической
обработке
заготовку
подвергают
ковке и
прокату.
Одной из
положительных
характерных
особенностей
порошковых
сплавов
является их
мелкозернистая
однородность,
а также
возможность
получения
недостижимого
при
традиционном
методе
производства
(литьё)
химического
состава (см.
таблицу).
В
результате
клинки,
полученные
этим
способом,
обладают
улучшенными
механическими
свойства:
прочность и
ударная
вязкость
стали СРМ440V в 16-18
раз
превосходит
данный
показатель
стали 440.
Отечественная
порошковая
сталь
РОМ2ФЗС-МП по
износостойкости
в 15-20 раз
превосходит
такие стали,
как 6ХВ2С, 5ХВ2С,
Х12М, Х12Ф1.
Казалось
бы, по
совокупности
свойств
СРМ-Т-440V
является
одним из
лучших
материалов
для
изготовления
ножей.
Однако
высокая
цена как
самой, стали
связанная с
высокотехнологическими
методами
получения,
так и
высокая
стоимость
конечного
изделия
обусловленная
некоторыми
сложностями
работы с
подобными
сталями,
делают её
пригодной
для
изготовления
отнюдь не
массовых
(эту позицию
пока по праву
твёрдо
удерживают 440
и им
подобные
стали), а
дорогих и
элитных
изделий».
Таблица
химического
состава
сталей СРМ 440V
и 440С |
Марка
стали |
С, % |
Сr, % |
Мо, % |
Mn, % |
V, % |
440С |
0,95-1,2 |
16,0-18,0 |
0,75 |
1,0 |
- |
СРМ440V |
2,15 |
17 |
0,4 |
0,4 |
5,7 |
|
|
