.....Из искры возгорится «Пламя»

Предидущая страница

Детали частичной разборки гранатомёта АГС-17 «Пламя»

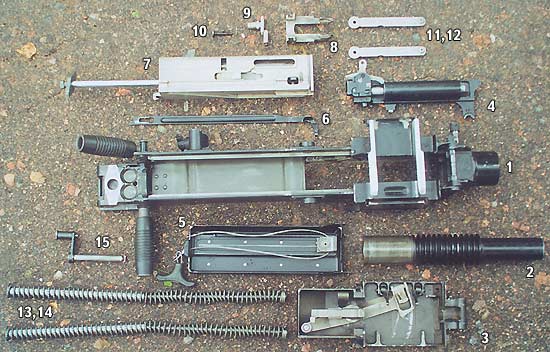

Детали частичной разборки гранатомёта АГС-17 «Пламя»:
1 - короб (лоток не снят), 2 - ствол, 3 - приёмник, 4 - УСМ, 5 - механизм перезарядки, 6 - спусковая планка, 7 - затвор, 8 - досылатель, 9 - боевая плита, 10 - ударник, 11, 12 - рычаги затвора, 13, 14 - возвратные пружины, 15 - ось затыльника


Возвратные пружины и шток гидравлического тормоза Детали затвора: 1 - затвор, 2 - досылатель (снижатель), 3 - боевая плита, 4 - ударник, 5 - пружина ударник

Порядок неполной разборки гранатомёта АГС-17 «Пламя»

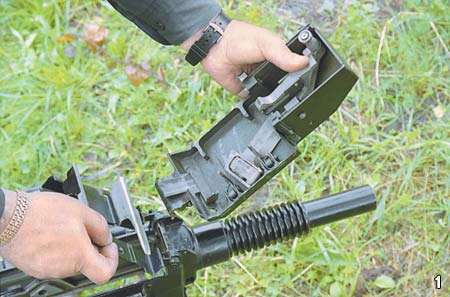

1 -поднять приёмник и отделить его от короба;

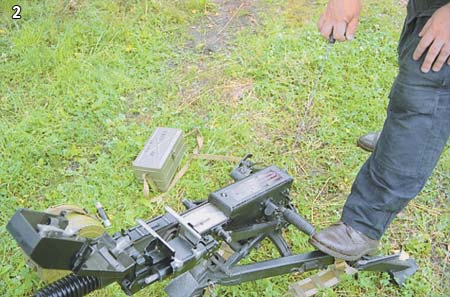

2 - взвести ударно-спусковой механизм;

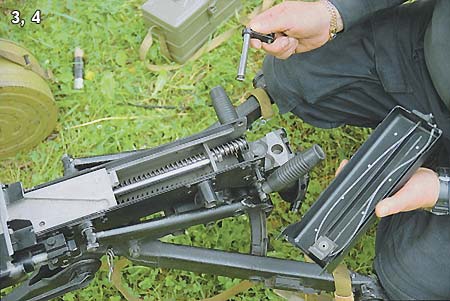

3 - извлечь ось затыльника и открыть его; 4 - отделить механизм перезарядкия;

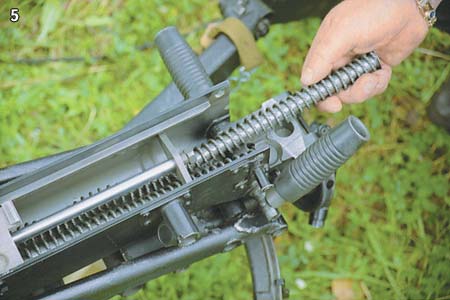

5 - извлечь возвратные пружины;

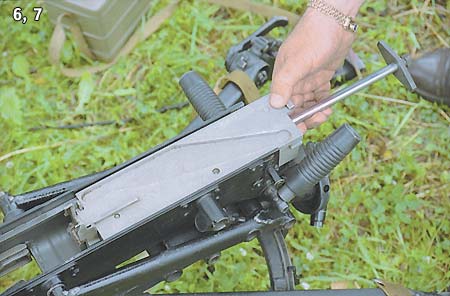

6 - извлечь затвор, придержывая рычаги; 7 - отделить рычаги от затвора;

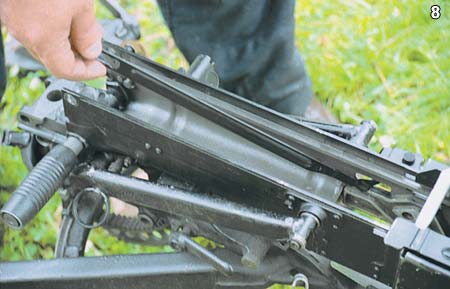

8 - извлечь из паза короба спусковую планку;

9 - отделить ударно-спусковой механизм и лоток от короба;

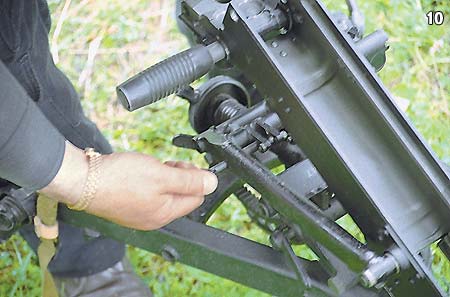

10 -снять короб со станка;

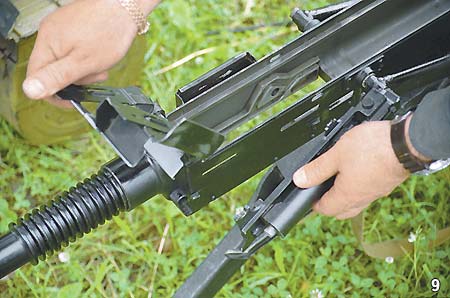

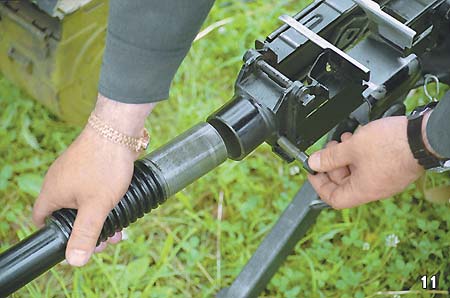

11 -извлечь замыкатель и отделить ствол.

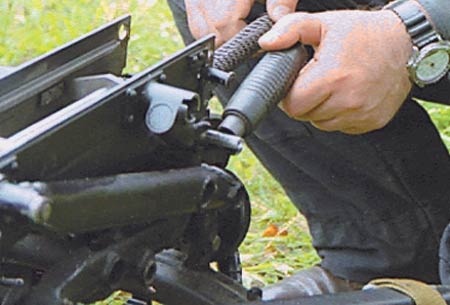

При сборке гранатомёта для закрывания затыльника короба одна из рукояток поворачивается на 90°
